Najważniejsze informacje o AFS w skrócie
- AFS to adaptacyjny system świateł przednich, który dostosowuje kierunek lub zasięg świecenia reflektorów do jazdy.
- W autach VAG układ zwykle współpracuje z czujnikiem kąta skrętu, czujnikami poziomu zawieszenia i sterownikiem lamp.
- Najczęstsze objawy usterki to kontrolka AFS, komunikat o błędzie i brak skrętu świateł w zakrętach.
- Diagnozę zaczyna się od zasilania, błędów w sterowniku, bezpieczników, złączy i czujników, a nie od zgadywania, która część jest winna.
- Po wymianie reflektora, czujnika albo po naprawie zawieszenia często potrzebna jest kalibracja.
- Jazda z niesprawnym AFS jest możliwa, ale nocą auto świeci gorzej i łatwiej przeoczyć przeszkodę w zakręcie.
Co oznacza AFS w reflektorach samochodu
AFS, czyli Adaptive Front-lighting System, to układ, który zmienia sposób świecenia reflektorów zależnie od warunków jazdy. Najprościej mówiąc, światła nie świecą już sztywno prosto, tylko pomagają kierowcy wtedy, gdy auto skręca, przyspiesza, hamuje albo jedzie z innym obciążeniem. W praktyce najbardziej czuć to nocą na zakrętach, gdzie zwykły reflektor zostawia zbyt dużo ciemnego pola przed samochodem.W grupie VAG system ten bywa opisany jako światła adaptacyjne, dynamic cornering lights albo po prostu AFS. Volkswagen w materiałach modelowych podaje, że taki układ potrafi skręcać wiązkę nawet o około 15 stopni, co dobrze pokazuje, że nie chodzi o kosmetyczny dodatek, tylko o realne wsparcie widoczności. W zależności od generacji auta AFS może działać mechanicznie, przez ruch soczewki lub modułu w reflektorze, albo bardziej programowo, gdy zmienia się strefa świecenia w nowszych lampach LED.
Ważne jest jeszcze jedno rozróżnienie: AFS to nie to samo co zwykłe automatyczne poziomowanie świateł. Poziomowanie pilnuje wysokości wiązki, żeby nie oślepiać innych, a AFS odpowiada za adaptację do skrętu i dynamiki jazdy. Z punktu widzenia diagnostyki to istotne, bo awaria jednego elementu nie zawsze oznacza uszkodzenie całego układu. Gdy już wiemy, czym AFS jest, łatwiej zrozumieć, po czym poznać, że zaczyna szwankować.
Jak rozpoznać usterkę na desce i w czasie jazdy
Najbardziej oczywisty sygnał to żółta kontrolka AFS albo komunikat o błędzie świateł na zestawie wskaźników. W Volkswagenie występują przy tym osobne ostrzeżenia dla awarii AFS i dla problemu z regulacją zasięgu reflektorów, więc nie zawsze chodzi o ten sam element. To cenna wskazówka, bo jeden komunikat może oznaczać problem z samym skrętem lampy, a inny z poziomowaniem albo z zasilaniem układu.
| Objaw | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Kontrolka AFS zapala się po uruchomieniu auta | W sterowniku zapisany jest błąd, ale układ może jeszcze działać częściowo | Odczyt kodów błędów, napięcie akumulatora, bezpieczniki |
| Światła nie skręcają w zakrętach | Brak sygnału z czujnika skrętu, problem z modułem lampy albo napędem w reflektorze | Diagnostyka modułu świateł, test elementów wykonawczych, wiązka |
| Komunikat o błędzie poziomowania | Rozjechana kalibracja lub awaria czujnika wysokości zawieszenia | Czujniki na wahaczach, mocowania, adaptacja |
| Jedna lampa reaguje wolniej niż druga | Zużyty silniczek, przekładnia, wilgoć w reflektorze albo opór mechaniczny | Oględziny reflektora i test ruchu lampy |
| Błąd pojawił się po wymianie akumulatora lub spadku napięcia | Układ zapisał błąd chwilowy albo stracił adaptację | Kasowanie błędów, test napięcia, ponowna kalibracja |
W praktyce objawy bywają mylące, bo system potrafi zareagować również na zwykłą awarię żarówki, LED-a albo problem z zasilaniem jednej z lamp. Nie zakładałbym więc od razu, że padł cały sterownik. Znacznie częściej najpierw trzeba znaleźć element, który wywołał reakcję łańcuchową. I właśnie dlatego diagnostykę warto prowadzić krok po kroku, a nie na podstawie samego komunikatu z licznika.
Od czego zacząć diagnostykę AFS
Ja w takiej sytuacji zaczynam od rzeczy najprostszych, bo one najczęściej oszczędzają czas i pieniądze. Najpierw sprawdzam, czy problem jest stały, czy pojawia się tylko po odpaleniu auta, po skręcie kierownicy albo po jeździe po dziurach. Potem odczytuję błędy nie tylko z licznika, ale przede wszystkim ze sterownika świateł, bo właśnie tam siedzi najwięcej konkretów.- Sprawdź komunikat i warunki jego pojawienia się. Jeśli błąd wyskoczył po wymianie akumulatora, kolizji albo naprawie zawieszenia, trop jest zupełnie inny niż przy nagłej awarii podczas jazdy.
- Odczytaj kody błędów ze sterownika świateł. Sam napis na zegarach to za mało, potrzebny jest zapis z modułu AFS lub modułu reflektora.
- Zweryfikuj napięcie. Słaby akumulator, kiepskie ładowanie albo chwilowy spadek napięcia potrafią wywołać fałszywe błędy adaptacyjnego oświetlenia.

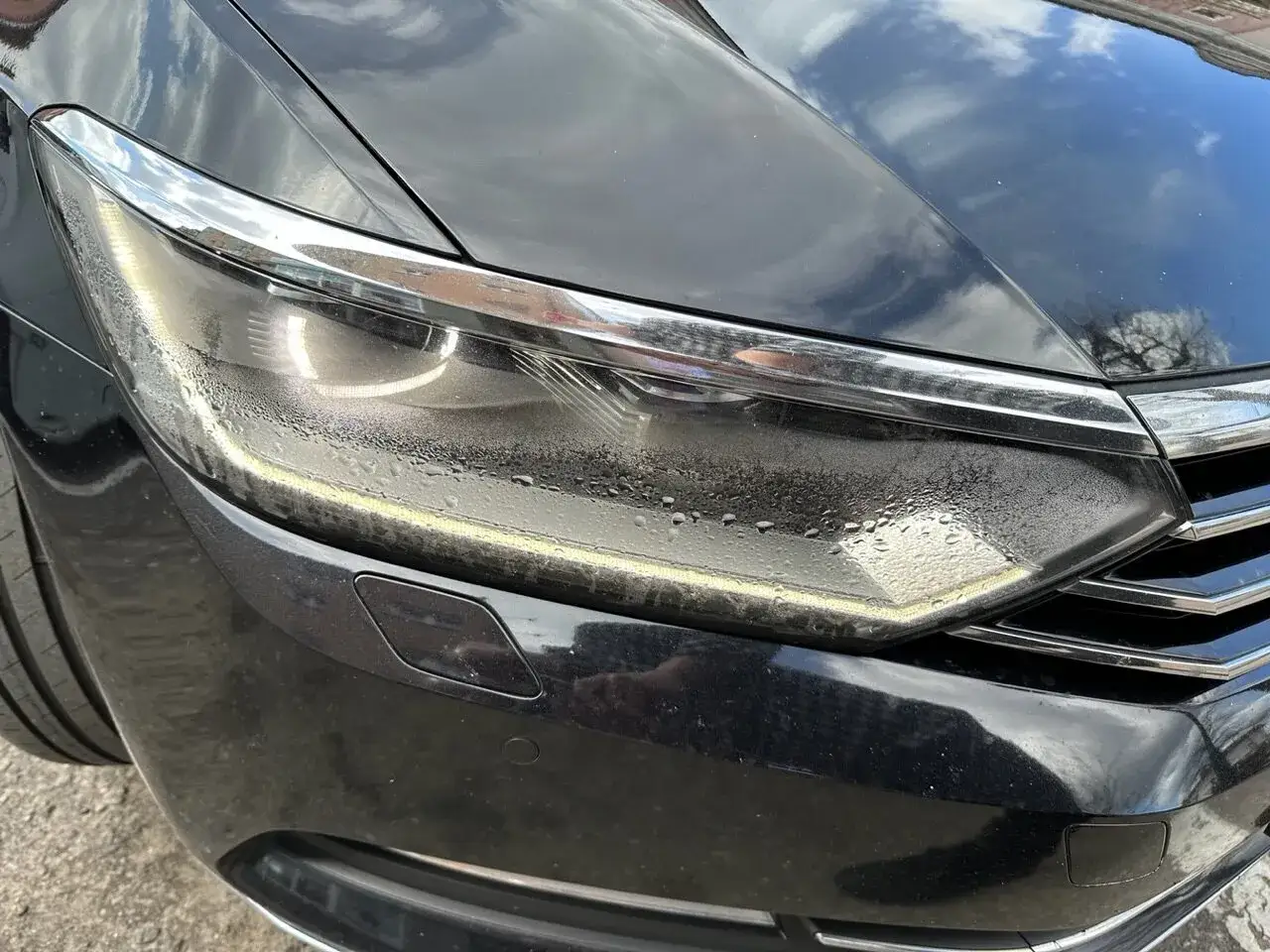

- Obejrzyj bezpieczniki, wtyczki i masy. W autach VAG za AFS bardzo często odpowiada zwykły problem z kontaktami, wilgocią albo zaśniedziałym złączem.

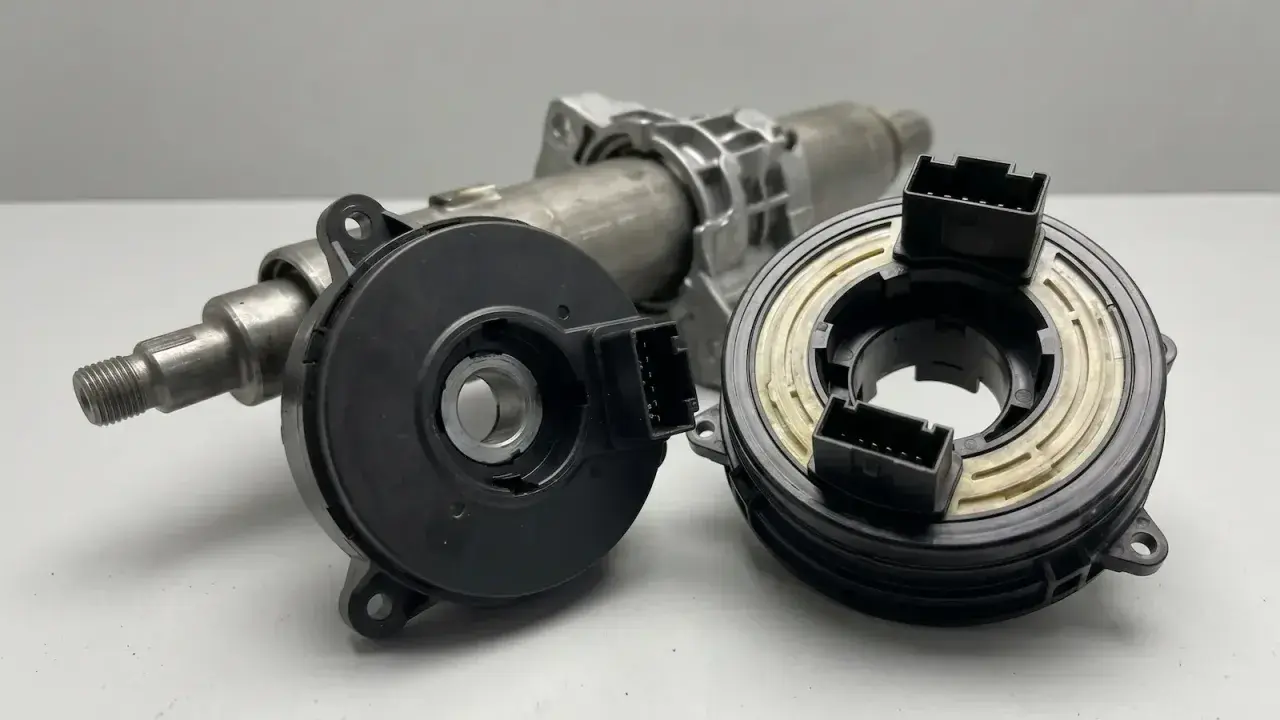

- Sprawdź czujnik kąta skrętu kierownicy i czujniki poziomu zawieszenia. To one mówią sterownikowi, jak ma ustawić światła.
- Wykonaj adaptację lub podstawowe ustawienia po naprawie. Bez tego układ może działać, ale będzie świecił za nisko, za wysoko albo zgłosi błąd ponownie.
Jeżeli po włączeniu zapłonu reflektory robią test, ale zatrzymują się w złej pozycji albo jedna strona porusza się wyraźnie wolniej, kierunek diagnozy robi się już dość jasny. Wtedy szukam problemu w samym reflektorze, w napędzie regulacji albo w komunikacji z modułem. Taka kolejność jest znacznie skuteczniejsza niż wymiana części na ślepo, bo przy AFS łatwo przepalić budżet na elementy, które były sprawne od początku.
Co najczęściej psuje ten układ w autach VAG
W praktyce najwięcej awarii nie wynika z jednego „magicznego” uszkodzenia, tylko z całkiem przyziemnych rzeczy. Często winny jest czujnik poziomu zawieszenia, luźne mocowanie przy wahaczu, wilgoć w reflektorze albo moduł, który po prostu nie lubi spadków napięcia. W młodszych autach dochodzi jeszcze większa integracja elektroniki, więc jeden problem potrafi zablokować kilka funkcji naraz.
| Element | Typowa usterka | Co dzieje się z AFS | Dlaczego to ważne |
|---|---|---|---|
| Czujnik poziomu zawieszenia | Zużycie, uszkodzenie cięgna, zabrudzenie, korozja | Światła ustawiają się źle albo układ wyrzuca błąd poziomowania | Sterownik nie wie, jak auto stoi względem drogi |
| Czujnik kąta skrętu | Brak kalibracji, błąd po naprawie kierownicy lub zawieszenia | Lampy nie reagują na skręt lub reagują z opóźnieniem | AFS nie dostaje informacji, kiedy i o ile ma skręcić wiązkę |
| Napęd w reflektorze | Zużyty silniczek, przekładnia, zatarcie prowadnicy | Jedna lampa pracuje inaczej niż druga | Układ może działać częściowo, ale świeci nierówno |
| Sterownik AFS lub moduł lampy | Uszkodzenie po wilgoci, korozji lub przepięciu | Kontrolka świeci stale, a system nie wykonuje testu | To centrum sterowania całym układem |
| Wiązka i złącza | Przetarcie, luźna masa, zaśniedzenie pinów | Błędy pojawiają się losowo, często po deszczu lub myjni | Elektronika AFS jest bardzo wrażliwa na przerwy w zasilaniu |
| Napięcie instalacji | Słaby akumulator, problemy z ładowaniem, chwilowy spadek napięcia | Fałszywe błędy i utrata adaptacji | To jedna z najczęstszych przyczyn „dziwnych” komunikatów |
Z mojego doświadczenia wynika, że po naprawach zawieszenia, wymianie wahaczy, amortyzatorów albo po kolizji szczególnie łatwo rozjeżdża się kalibracja czujników. To dlatego AFS lubi wracać jako problem po pozornie niezwiązanych pracach. Jeśli mechanik nie sprawdził ustawienia układu po naprawie, komunikat może pojawić się od nowa nawet wtedy, gdy sama część była dobra.
Ile kosztuje naprawa i kiedy nie warto zwlekać
Tu najbardziej pomaga chłodna kalkulacja, bo koszty potrafią się bardzo różnić. Na Allegro i Ceneo widać dziś, że używane sterowniki AFS do starszych modeli VAG potrafią kosztować od około 50 do 250 zł, a nowe czujniki poziomowania zwykle mieszczą się w widełkach mniej więcej 80-600 zł, zależnie od numeru części i producenta. Reflektor z AFS to już zupełnie inna liga, bo przy lampach OEM albo LED-owych kwoty potrafią iść w tysiące.
| Usługa lub część | Orientacyjny koszt w Polsce | Kiedy to ma sens |
|---|---|---|
| Odczyt błędów i diagnostyka komputerowa | 100-200 zł | Na start, zanim wymienisz jakikolwiek element |
| Kalibracja lub podstawowe ustawienia AFS | 120-400 zł | Po wymianie reflektora, czujnika, wahacza lub po naprawie zawieszenia |
| Ustawienie świateł na stacji kontroli | 25-80 zł | Gdy problem dotyczy głównie wysokości świecenia, a nie elektroniki |
| Czujnik poziomowania | 80-600 zł | Jeśli układ zgłasza błąd pozycji nadwozia lub świeci złą wysokością |
| Używany sterownik AFS | 50-250 zł | Przy starszych modelach, gdy moduł jest jeszcze opłacalny do wymiany |
| Reflektor AFS, nowy lub markowy zamiennik | 1200-3000+ zł | Po kolizji, przy pęknięciu obudowy, zalaniu albo uszkodzeniu napędu |
Nie zwlekałbym z naprawą, jeśli AFS nie skręca lampy w zakrętach, bo wtedy najzwyczajniej tracisz część widoczności tam, gdzie jest ona najbardziej potrzebna. Jeśli błąd pojawił się po odłączeniu akumulatora albo po małej naprawie, czasem wystarczy sama kalibracja. Jeśli jednak w reflektorze jest woda, lampa pracuje nierówno albo komunikat wraca po skasowaniu, problem zwykle jest głębszy i taniej wychodzi znaleźć go od razu niż jeździć od błędu do błędu.
Po naprawie sprawdź jeszcze kalibrację i test na drodze
Samo skasowanie błędu to za mało, i właśnie tu wiele napraw kończy się połowicznym sukcesem. Po wymianie czujnika, reflektora albo modułu trzeba jeszcze wykonać adaptację w sterowniku, ustawić światła na przyrządzie i zrobić krótki test na równej drodze. Dopiero wtedy widać, czy układ faktycznie pracuje tak, jak powinien, czy tylko przestał zgłaszać błąd.
Jeśli po takiej procedurze kontrolka wraca, nie szukałbym już wyłącznie w kodowaniu. Zwykle oznacza to problem mechaniczny, wilgoć w lampie, uszkodzoną wiązkę albo czujnik, który podaje zły sygnał pod obciążeniem. Właśnie dlatego AFS diagnozuje się warstwowo: najpierw zasilanie i błędy, potem sensory, na końcu kalibracja i ustawienie świateł. Taka kolejność jest najrozsądniejsza i zwykle najszybciej prowadzi do faktycznej przyczyny.
