EBS to elektronicznie sterowany układ hamulcowy, który łączy sygnały z czujników, sterownik i elementy wykonawcze w jeden system reagujący szybciej niż klasyczna mechanika. W diagnostyce ważne jest to, że usterka może leżeć zarówno w czujniku prędkości koła, wiązce, zasilaniu, jak i samym module, więc sama kontrolka niewiele jeszcze mówi. Poniżej rozkładam temat na praktyczne elementy: co oznacza skrót, jak system działa, jak go odróżnić od ABS i ESC oraz od czego zacząć sprawdzanie.
Najważniejsze informacje o EBS w diagnostyce
- EBS najczęściej oznacza elektroniczny układ hamulcowy, szczególnie w ciężarówkach i autobusach, a w diagnostyce liczy się kontekst modelu i sterownika.
- System pracuje na sygnałach z czujników prędkości kół, ciśnienia i magistrali CAN/J1939, a sterownik dobiera siłę hamowania na podstawie danych.
- W praktyce EBS współpracuje z ABS i ASR, a przy niektórych konstrukcjach zostawia też awaryjne hamowanie pneumatyczne.
- Najczęstsze tropy diagnostyczne to czujniki, pierścienie impulsowe, wtyczki, zasilanie, masa i komunikacja.
- W autach VAG częściej spotkasz komunikaty ABS, ESC, brake system lub EPB niż klasyczne oznaczenie EBS.
Co oznacza EBS w samochodzie i gdzie ten skrót ma sens
W motoryzacji EBS najczęściej rozwija się jako Electronic Braking System, czyli elektronicznie sterowany układ hamulcowy. W praktyce oznacza to, że sygnał z pedału hamulca nie działa już w izolacji, tylko trafia do sterownika, który na podstawie danych z czujników decyduje, jak szybko i z jaką siłą zareagują hamulce na poszczególnych osiach. W materiałach serwisowych ten skrót najczęściej pojawia się w pojazdach użytkowych: ciężarówkach, autobusach i zestawach z hamulcami pneumatycznymi.
W samochodach osobowych Grupy VAG ten termin nie jest tak powszechny jak ABS, ESC czy EPB. I właśnie dlatego przy diagnostyce warto patrzeć na kontekst: ten sam skrót może odnosić się do innego układu, innego sterownika albo opisu systemu w narzędziu diagnostycznym, a nie do jednej, uniwersalnej „kontrolki EBS”. To ważne rozróżnienie, bo błędna interpretacja skrótu często prowadzi do złego tropu już na samym początku.
Jeżeli więc podchodzę do tematu praktycznie, nie pytam najpierw „co znaczy EBS”, tylko: jaki to pojazd, jaki moduł zgłasza błąd i jaki komunikat widzę na desce. Od tego zależy dalsza diagnoza, a zaraz pokażę, jak ten układ działa od środka.
Jak działa elektroniczny układ hamulcowy
Najprościej: EBS zbiera dane, przelicza je i dopiero potem steruje hamowaniem. Czujniki śledzą m.in. prędkość obrotową kół, a sterownik porównuje te informacje z sygnałem z pedału hamulca, obciążeniem pojazdu i stanem układu. Na tej podstawie steruje zaworami lub modulatorami ciśnienia, żeby hamowanie było możliwie szybkie i przewidywalne.
W rozwiązaniach do pojazdów ciężarowych EBS zwykle współpracuje z ABS i ASR. To praktyczne, bo układ nie tylko zapobiega blokowaniu kół, ale też pomaga ograniczać poślizg przy ruszaniu i utrzymać stabilność toru jazdy. W dokumentacji producentów, takich jak NEOPLAN czy Bendix, widać też ważną cechę tego systemu: diagnostyka jest wbudowana w samą konstrukcję, więc sterownik potrafi rejestrować błędy i ułatwiać ich lokalizację.
W nowszych konstrukcjach diagnostyka może odbywać się przez magistralę CAN lub J1939, a w pamięci sterownika zostają zarówno błędy aktywne, jak i zapisane. To z jednej strony duże ułatwienie, a z drugiej pułapka: odczytany kod nie mówi jeszcze, że winny jest sam czujnik. Czasem problem zaczyna się od napięcia zasilania, przetartej wiązki albo słabego połączenia masowego. I właśnie dlatego następna sekcja porównuje EBS z innymi skrótami, które najłatwiej z nim pomylić.
EBS, ABS, ESP i EPB nie są tym samym
Tu najczęściej pojawia się chaos. W praktyce diagnostycznej EBS, ABS, ESP i EPB mają wspólny obszar działania, ale nie są zamienne. Jeden odpowiada za logikę hamowania, drugi za zapobieganie blokadzie kół, trzeci za stabilizację toru jazdy, a czwarty za elektryczny hamulec postojowy. Jeśli patrzysz tylko na nazwę, łatwo pomylić źródło problemu.
| System | Za co odpowiada | Gdzie spotykam go najczęściej | Co zwykle myli użytkownika | Co sprawdzam jako pierwsze |
|---|---|---|---|---|
| EBS | Elektroniczne sterowanie hamowaniem i rozdziałem siły hamowania | Ciężarówki, autobusy, pojazdy użytkowe | Mylenie z ABS albo „jakąś usterką hamulców” bez precyzji | Odczyt DTC, zasilanie, czujniki kół, komunikację |
| ABS | Zapobiega blokowaniu kół podczas hamowania | Większość aut osobowych i dostawczych | Uznanie, że auto „bez ABS dalej hamuje tak samo” | Czujniki prędkości kół, pierścienie impulsowe, wiązka |
| ESP / ESC | Stabilizuje tor jazdy i ogranicza poślizg | Współczesne auta osobowe, w tym VAG | Mylenie z problemem silnika lub skrzyni | Błędy ABS, czujnik kąta skrętu, kalibracje, zasilanie |
| EPB | Elektryczny hamulec postojowy | Wiele aut osobowych, także VAG | Uznanie, że to osobny układ niezależny od reszty hamulców | Moduł hamulca postojowego, silniczki zacisków, napięcie akumulatora |
W opisach kontrolek Volkswagen wyraźnie rozdziela usterkę układu hamulcowego, ABS i ESC, co w praktyce bardzo pomaga przy pierwszej ocenie problemu. Jeśli więc w aucie VAG świeci się komunikat dotyczący hamulców, nie zakładam od razu EBS; najpierw sprawdzam, który moduł faktycznie zgłosił błąd. To prowadzi prosto do najważniejszej części, czyli praktycznej diagnozy krok po kroku.
Jak diagnozuję usterkę EBS krok po kroku
W takich układach nie lubię zgadywać, bo zgadywanie zwykle kończy się wymianą drogiego elementu, który wcale nie był winny. Zaczynam od danych, potem przechodzę do zasilania, a dopiero na końcu podejrzewam sam sterownik. To podejście oszczędza czas, zwłaszcza gdy problem jest przerywany i pojawia się tylko w czasie jazdy albo po rozgrzaniu pojazdu.
- Odczytuję wszystkie błędy i zapisuję, czy są aktywne, czy zapisane w pamięci. W rozwiązaniach serwisowych typu WABCO to podstawa, bo sterownik pokazuje nie tylko kod, ale też opis awarii i status.
- Sprawdzam zasilanie i masę. Niskie napięcie, słaby styk albo korozja na połączeniu potrafią wywołać objawy identyczne jak uszkodzony moduł.
- Oglądam czujniki prędkości kół i pierścienie impulsowe. Brud, luz łożyska, uszkodzony pierścień albo zbyt duży odstęp między czujnikiem a pierścieniem często wystarczą, żeby EBS zgłosił błąd.
- Sprawdzam wiązkę i wtyczki. Przetarcia przy zwrotnicy, pęknięte przewody i zaśniedziałe konektory są banalne, ale bardzo częste.
- Porównuję parametry rzeczywiste. Jeśli jedno koło pokazuje nielogiczne wartości prędkości albo ciśnienia, od razu zawężam obszar poszukiwań.
- Weryfikuję komunikację CAN lub J1939. Gdy sterownik nie dogaduje się z innym modułem, objawy mogą wyglądać jak awaria hamulców, chociaż źródło leży w transmisji danych.
- Kasuję błędy dopiero po naprawie i wykonuję jazdę próbną. Skasowanie pamięci przed sprawdzeniem przyczyny tylko zaciera obraz usterki.
Warto też pamiętać o jednym szczególe: w systemach ciężarowych EBS potrafi prowadzić diagnostykę po SPN i FMI, czyli po precyzyjniejszym opisie rodzaju błędu. To nie jest kosmetyka. Taki zapis często od razu kieruje do konkretnego obwodu, a nie do całego modułu. Po tej części naturalnie pojawia się pytanie, po czym w ogóle rozpoznać, że problem jest po stronie EBS, a nie innego elementu hamulców.

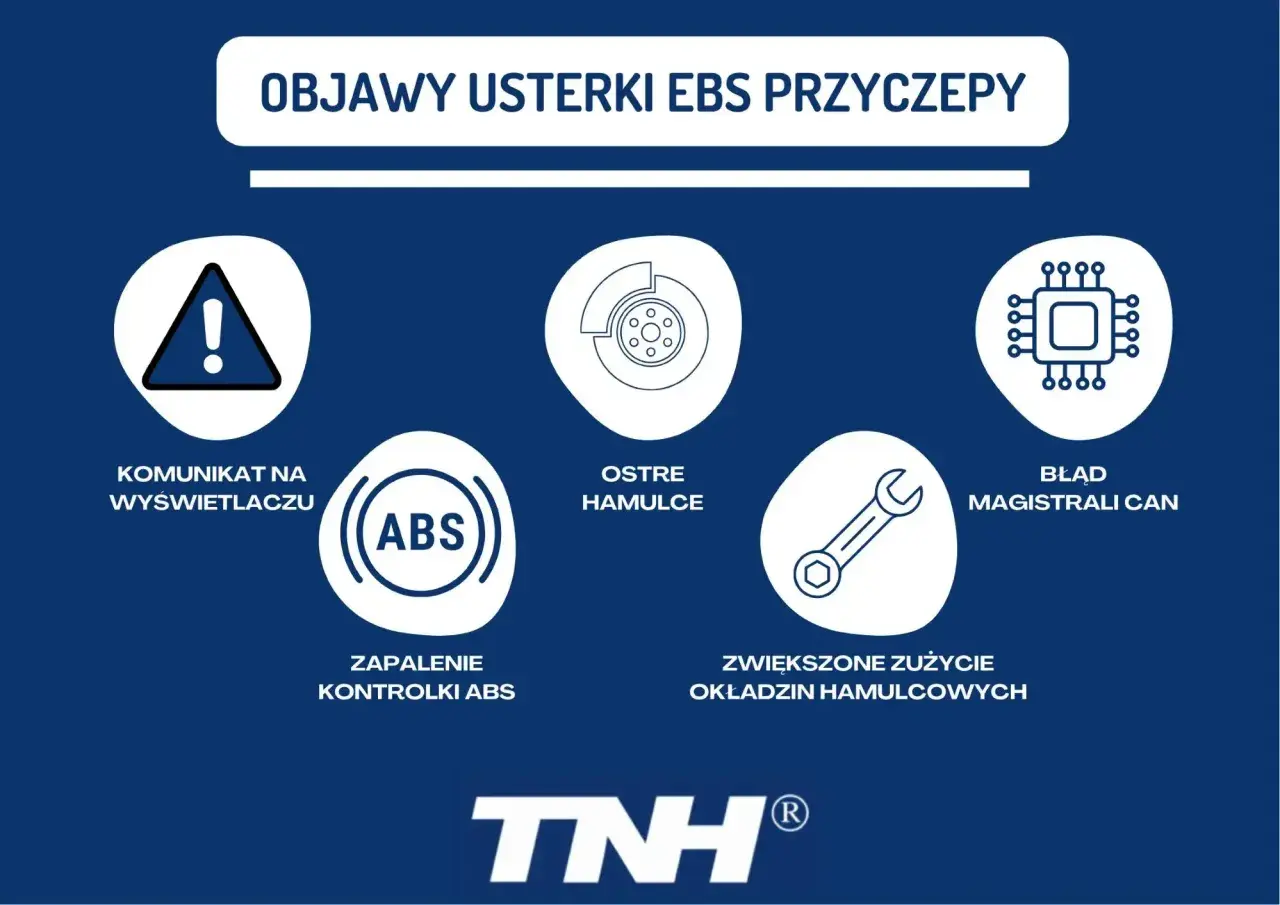

Jak rozpoznać typową awarię po objawach
Objawy są ważne, ale same w sobie nie wystarczą do diagnozy. Usterka EBS może dawać sygnały bardzo podobne do problemu ABS, elektroniki nadwozia albo zasilania akumulatora. Dlatego nie patrzę na jeden komunikat, tylko na cały zestaw zachowań auta.
- Kontrolka hamulców lub ABS świeci się stale - najczęściej zaczynam od czujników kół, wiązki albo poziomu płynu hamulcowego w autach osobowych.
- ABS i ESC pojawiają się razem - to często wskazuje na wspólny element, na przykład czujnik prędkości koła, zasilanie lub błąd komunikacji.
- Hamowanie staje się nierówne albo opóźnione - w cięższych pojazdach może to oznaczać problem z modulacją ciśnienia, a nie z samymi klockami czy tarczami.
- Pojawia się komunikat o brake system malfunction lub brake servo - wtedy nie traktuję tego jako „zwykłej żółtej lampki”, tylko jako sygnał do szybkiej weryfikacji układu wspomagania hamulców.
- Po odłączeniu akumulatora zapala się ESC lub ASR - w autach VAG to możliwe i nie zawsze oznacza poważną awarię, ale wymaga potwierdzenia w diagnostyce.
- Błąd wraca po deszczu, myciu albo po skręcie kołem - wtedy bardzo często winny jest przewód, złącze lub czujnik narażony na wilgoć i ruch zawieszenia.
W praktyce najwięcej czasu traci się na objawach pozornie „ciężkich”, które okazują się zwykłym problemem z sygnałem z jednego koła. I odwrotnie: lekki komunikat na desce potrafi maskować coś poważniejszego, jeśli dotyczy zasilania sterownika albo komunikacji CAN. To prowadzi do kolejnego, bardzo ważnego pytania: kiedy można jeszcze jechać dalej, a kiedy trzeba odpuścić trasę.
Kiedy problem wymaga natychmiastowej reakcji
Tu jestem bezpośredni: układ hamulcowy nie znosi improwizacji. Jeśli pojawia się czerwony komunikat o usterce hamulców, spadku poziomu płynu lub problemie z ciśnieniem, nie traktuję tego jako drobnostki do „obserwacji”. W opisach Volkswagena czerwony komunikat oznacza sytuację poważną, a przy połączeniu z ABS informuje wprost o awarii układu wspólnego.
Żółte ostrzeżenie zwykle daje więcej czasu, ale nie zwalnia z reakcji. Przy ABS, ESC czy EBS system może nadal hamować, lecz bez pełnej funkcji stabilizacji, rozdziału siły lub wspomagania. W pojazdach ciężarowych i autobusach konstrukcja awaryjna często zostawia jeszcze hamowanie pneumatyczne, ale to nie jest zielone światło do dalszej jazdy bez kontroli. To raczej sygnał: jedź ostrożnie tylko wtedy, gdy hamulce zachowują się normalnie, i zaplanuj diagnostykę od razu po dojechaniu.
Ja przyjmuję prostą zasadę: jeśli do objawu dochodzi miękki pedał, wyraźna zmiana skuteczności hamowania, nierówne ściąganie auta albo bardzo niski poziom płynu, samochód albo pojazd użytkowy powinien zostać zatrzymany. W układzie, który odpowiada za bezpieczeństwo, nie ma sensu czekać „do jutra”, bo taka zwłoka bywa droższa niż sama naprawa. Jeśli natomiast problem ogranicza się do żółtej lampki i auto hamuje normalnie, można dojechać do warsztatu, ale bez odkładania sprawy na później.
Po ocenie ryzyka zostaje jeszcze jedna rzecz, która realnie przyspiesza naprawę: dobre przygotowanie przed wizytą w serwisie. To najprostszy sposób, żeby nie płacić za diagnostykę dwa razy.
Co zebrać przed wizytą w serwisie, żeby nie płacić za zgadywanie
W diagnostyce hamulców najlepsze są informacje, które kierowca lub właściciel auta zbierze jeszcze przed wizytą w warsztacie. Nie potrzeba do tego specjalnego sprzętu, tylko kilku prostych obserwacji. Im lepiej opiszesz objawy, tym szybciej dobry diagnosta trafi w źródło usterki.
- Zapisz dokładny komunikat lub treść błędu, a nie tylko to, że „coś świeciło na desce”.
- Sprawdź, czy problem pojawia się na zimno, po rozgrzaniu, po deszczu albo po skręcie kierownicą.
- Oceń, czy do awarii doszło po wymianie akumulatora, kół, czujnika, tarcz, zacisków albo po naprawie zawieszenia.
- Zweryfikuj poziom płynu hamulcowego i stan klocków, jeśli auto jest osobowe.
- Jeśli płyn nie był wymieniany od około 2 lat, wpisz to od razu do listy kontrolnej, bo przy hamulcach serwis nie kończy się na samym skasowaniu błędu.
- Jeżeli masz dostęp do testera, spisz nie tylko kod błędu, ale też status aktywny/zapisany oraz parametry rzeczywiste.
Takie przygotowanie naprawdę robi różnicę. Zamiast zaczynać od pytań „co się mogło zepsuć”, diagnosta dostaje konkretny trop: który moduł, kiedy, po czym i w jakich warunkach. A to zwykle oznacza krótszą i tańszą naprawę. W przypadku EBS i całej elektroniki hamulcowej właśnie tak wygląda rozsądne podejście: najpierw kontekst, potem pomiary, na końcu decyzja o wymianie części.
Co z tego wynika w praktyce dla kierowcy i diagnosty
EBS to nie jest tajemniczy skrót do zapamiętania „na wszelki wypadek”, tylko określenie konkretnej logiki sterowania hamulcami. Jeśli rozumiesz, że system opiera się na sygnałach z czujników, zasilaniu, komunikacji i sterowniku, od razu łatwiej oddzielić drobny problem od realnej awarii bezpieczeństwa.
W praktyce najbardziej opłaca się trzymać jedną zasadę: nie wymieniać modułu, dopóki nie sprawdzisz podstaw. Czujnik, wiązka, masa, pierścień impulsowy i napięcie zasilania bardzo często robią większe zamieszanie niż sam sterownik. Jeśli do tego dołożysz sensowny odczyt błędów i krótką analizę objawów, diagnostyka przestaje być loterią, a zaczyna być normalną pracą warsztatową.
W autach VAG szczególnie pilnuję jednego: komunikat na desce ma potwierdzać tester, a nie odwrotnie. To drobna różnica, ale właśnie ona oddziela szybką, trafioną diagnozę od wymiany części „na próbę”.
