Budowa turbosprężarki ze zmienną geometrią jest ciekawa właśnie dlatego, że nie chodzi w niej o jedną „mocniejszą” turbinę, ale o układ, który potrafi zmieniać zachowanie spalin w zależności od obciążenia silnika. W praktyce daje to szybszą reakcję na gaz, lepszy dół i bardziej przewidywalne doładowanie w szerokim zakresie obrotów. W tym artykule rozkładam tę konstrukcję na części, pokazuję, jak działa mechanizm łopatek i na co zwracać uwagę, gdy turbo zaczyna pracować gorzej.
Najważniejsze elementy tej konstrukcji w skrócie
- W turbosprężarce VGT zmienia się przekrój kanału spalin przed wirnikiem turbiny, a nie sama zasada sprężania powietrza.
- Najważniejsze części to koło turbiny, łopatki kierujące, pierścień synchronizujący, siłownik, CHRA oraz układ smarowania.
- Przy niskim obciążeniu łopatki się przymykają, a przy wyższym otwierają, żeby lepiej dopasować pracę turbo do silnika.
- Najczęstsze problemy to zapieczone łopatki, awaria siłownika, nieszczelne podciśnienie i zużycie łożyskowania.
- W autach VAG taki układ szczególnie dobrze sprawdza się w dieslach, gdzie liczy się moment z dołu i kontrola emisji.
Jak zmienna geometria zmienia pracę turbiny
Najprościej ujmując, chodzi o sterowanie przepływem spalin przed kołem turbiny. Jak opisuje Cummins, VGT zmienia przekrój kanału spalin tuż przed wejściem gazów na wirnik; Garrett z kolei podkreśla rolę ruchomego rzędu łopatek, który dopasowuje przepływ do aktualnego zapotrzebowania silnika. To właśnie dlatego taki układ reaguje szybciej niż klasyczna turbina o stałej geometrii.
W silnikach diesla ma to duże znaczenie, bo jednostka wysokoprężna lubi pracować na szerokim zakresie obciążeń i potrzebuje doładowania, które nie „budzi się” zbyt późno. Zmienna geometria pomaga też w budowaniu ciśnienia spalin potrzebnego do sprawnego działania EGR i do utrzymania temperatury układu oczyszczania spalin w odpowiednim zakresie. W praktyce kierowca widzi to jako lepszy dół, mniejszą turbodziurę i bardziej elastyczne przyspieszanie.
W samochodach z grupy VAG szczególnie w TDI to rozwiązanie jest po prostu logiczne: daje użyteczny moment tam, gdzie kierowca naprawdę go czuje, a nie tylko na papierze. I właśnie od tej praktycznej strony najlepiej patrzeć na całą konstrukcję, bo sama „idea” nie działa w próżni. Prawdziwa wartość kryje się w elementach, z których turbo jest złożone, więc przechodzę do anatomii układu.

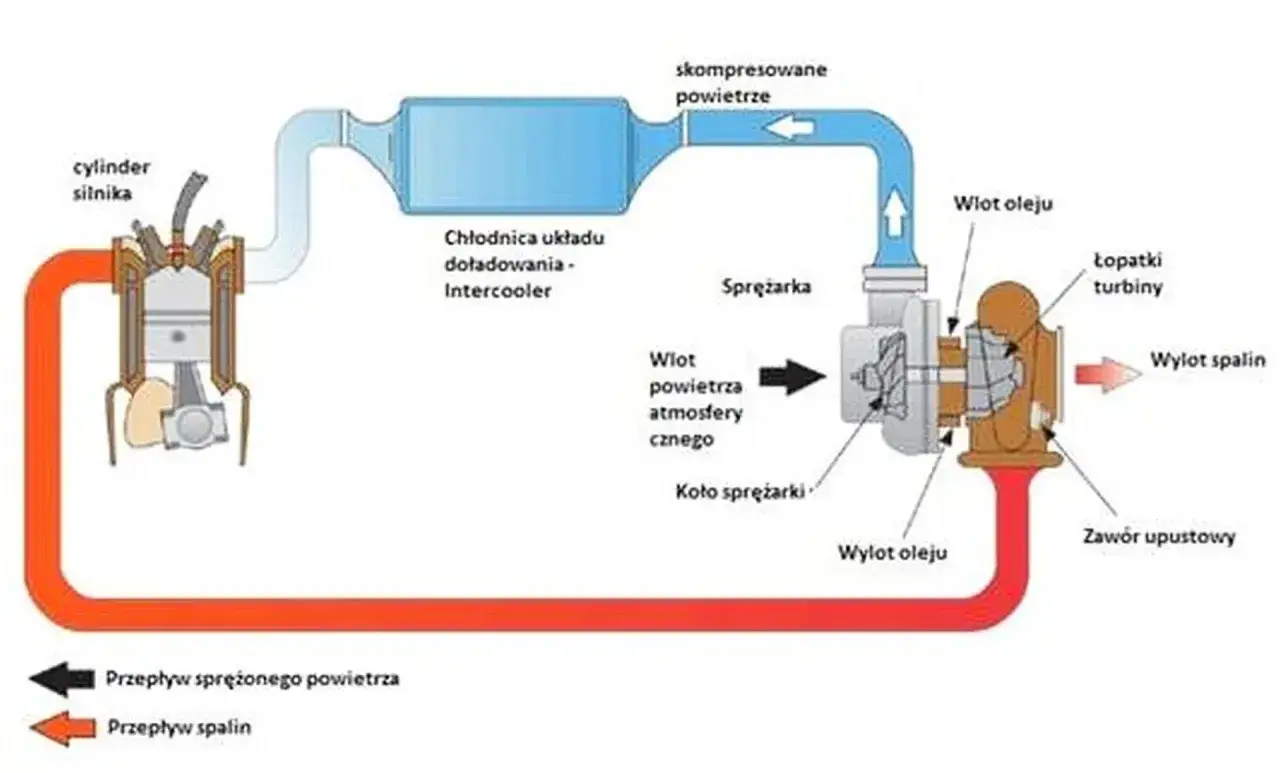

Z czego składa się układ zmiennej geometrii
| Element | Rola w układzie | Dlaczego jest ważny |
|---|---|---|
| Koło turbiny | Odbiera energię spalin i wprawia w ruch wał turbiny | Od jego stanu zależy szybkość reakcji i sprawność całego turbo |
| Łopatki kierujące | Zawężają lub otwierają drogę spalin do wirnika | To one tworzą efekt zmiennej geometrii |
| Pierścień synchronizujący | Porusza wszystkimi łopatkami jednocześnie | Bez niego geometria nie zmieniałaby się płynnie i równo |
| Siłownik | Wykonuje ruch sterujący, zwykle podciśnieniowy lub elektryczny | Odpowiada za realne ustawienie łopatek pod obciążeniem |
| Korpus gorący | Prowadzi spaliny do sekcji turbiny | Musi znosić wysoką temperaturę i sadzę |
| CHRA | Środkowa część z wałkiem, łożyskami i smarowaniem | To serce turbiny, a jednocześnie miejsce, które źle znosi zaniedbania olejowe |
| Czujnik położenia lub elektronika sterująca | Kontroluje, czy geometria ustawia się zgodnie z poleceniem sterownika | Pomaga utrzymać precyzję pracy i wykrywać błędy |
Warto zapamiętać jedną rzecz: zmienna geometria dotyczy przede wszystkim strony gorącej, czyli tej, po której pracują spaliny. Sama sprężarka po stronie zimnej zwykle jest rozwiązaniem znacznie bardziej klasycznym. Dlatego w praktyce mówimy nie o „magicznej turbinie”, tylko o dobrze zaprojektowanym układzie kierowania spalinami, który ma poprawić charakterystykę pracy silnika.

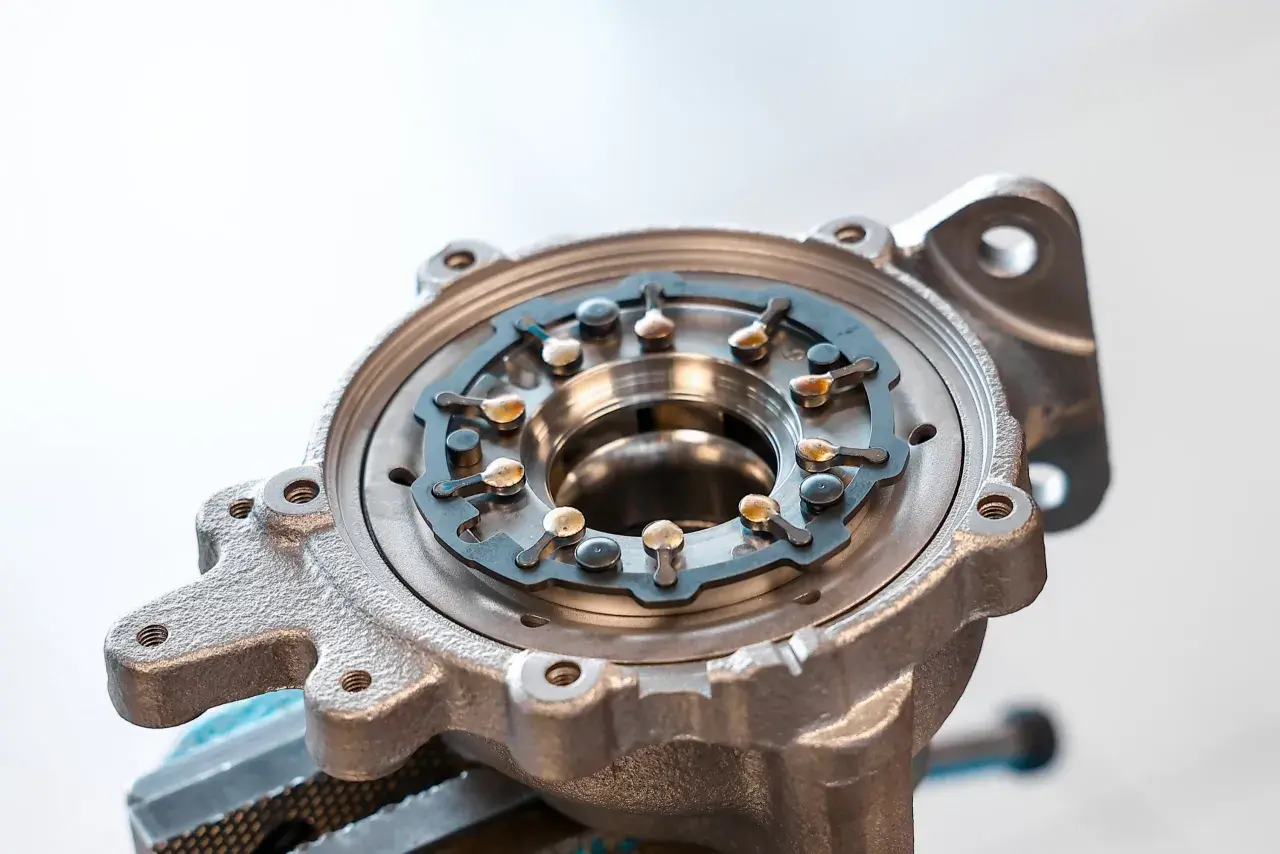

Najważniejszym mechanicznie elementem nie jest więc sam wirnik, ale zestaw ruchomych łopatek i pierścień, który je synchronizuje. To ten mechanizm pracuje w trudnych warunkach: wysoka temperatura, sadza, nagłe zmiany obciążenia i długie przebiegi. Jeśli ma działać precyzyjnie, potrzebuje czystego oleju, poprawnego sterowania i szczelnego układu dolotowo-wydechowego.
Jak działa mechanizm łopatek w różnych warunkach jazdy
W teorii brzmi to prosto, ale dopiero pod obciążeniem widać, po co ta konstrukcja w ogóle istnieje. Ja lubię tłumaczyć to na trzy sytuacje z jazdy, bo wtedy wszystko staje się czytelne.
Niskie obroty
Gdy silnik pracuje spokojnie i spalin nie ma jeszcze dużo, łopatki się przymykają. Zmniejsza się przekrój przepływu, a spaliny przyspieszają zanim trafią na koło turbiny. Dzięki temu wirnik szybciej wchodzi na obroty, a turbo nie czeka bez sensu na większy strumień spalin.
Przyspieszanie
W chwili mocniejszego wciśnięcia gazu sterownik silnika zaczyna korygować położenie łopatek. Układ ma utrzymać ciśnienie doładowania tam, gdzie jest potrzebne, ale bez przesady. Gdyby geometria pozostała zbyt zamknięta, silnik dostałby za duży opór po stronie wydechu i zacząłby pracować ciężej, niż powinien.
Wysokie obroty i duże obciążenie
Przy większym przepływie spalin łopatki otwierają się szerzej. To obniża przeciwciśnienie wydechu i chroni turbinę przed zbyt agresywnym rozpędzaniem. Właśnie w tym miejscu widać przewagę dobrze działającej VGT: silnik ma nie tylko moment z dołu, ale też bezpieczniejszą pracę na górze zakresu.
Przeczytaj również: Zatarty silnik - Jak rozpoznać, co robić i kiedy naprawiać?
Rola sterownika silnika
Cały proces nie dzieje się „sam z siebie”. Sterownik bierze pod uwagę obciążenie, obroty, ciśnienie doładowania, temperaturę spalin i nierzadko także pozycję pedału gazu. Jeśli któreś z tych danych są błędne, geometria może pracować nie tak, jak powinna. Dlatego w diagnostyce problemów z turbodoładowaniem sam odczyt błędu to za mało, a dalszy trop często prowadzi do układu sterowania, nie do samej turbiny.
To prowadzi nas do najważniejszej części praktycznej: co w takiej konstrukcji psuje się najczęściej i jak rozpoznać, że problem dotyczy właśnie zmiennej geometrii, a nie czegoś obok.
Co najczęściej się zużywa i jakie daje objawy
| Element | Typowe zużycie | Objawy dla kierowcy |
|---|---|---|
| Łopatki i pierścień | Nagar, zapieczenie, nierówny ruch | Słaby dół, przeładowanie, tryb awaryjny, nierówne przyspieszanie |
| Siłownik | Nieszczelność, uszkodzenie membrany, awaria silnika elektrycznego | Brak reakcji geometrii, błąd sterowania, spadek mocy |
| CHRA i łożyskowanie | Zużycie przez olej, zanieczyszczenia lub zbyt długie interwały serwisowe | Gwizd, luz wałka, dymienie, pogorszenie kultury pracy |
| Przewody podciśnienia | Pęknięcia, rozszczelnienie, spadek wydajności | Turbo działa niestabilnie albo wcale nie reaguje prawidłowo |
| Czujnik położenia i wiązka | Błędy odczytu, korozja styków, uszkodzenie elektryczne | Kontrolka silnika, ograniczenie mocy, błędy sterownika |
Najczęstszy błąd kierowcy jest taki, że od razu winą obarcza samą turbinę. A przecież podobne objawy mogą dawać nieszczelny dolot, zapchany EGR, zły przepływ powietrza, uszkodzony MAP/MAF albo problem z DPF. Z mojego punktu widzenia właśnie tu zaczyna się rozsądna diagnostyka: od potwierdzenia, że geometria naprawdę się zacina, a nie tylko „turbo słabo ciągnie”.
W praktyce charakterystyczne są dwie skrajności. Albo układ łopatek pozostaje zbyt zamknięty i silnik przeładowuje, albo zostaje zbyt otwarty i auto jest ospałe, zwłaszcza z dołu. W obu przypadkach kierowca czuje to bardzo szybko, bo VGT ma budować elastyczność, a nie ją odbierać.
VGT w samochodach VAG na tle innych rozwiązań
Jeśli patrzę na auta VAG, to zmienna geometria ma największy sens tam, gdzie priorytetem jest użyteczny moment obrotowy i niska emisja w szerokim zakresie pracy. W dieslach TDI to rozwiązanie sprawdza się wyjątkowo dobrze, bo łączy responsywność z kontrolą przepływu spalin. W benzynie spotyka się je rzadziej, bo wyższe temperatury spalin stawiają przed konstrukcją dużo większe wymagania materiałowe.
| Cecha | VGT | Turbo o stałej geometrii | Wastegate |
|---|---|---|---|
| Reakcja z niskich obrotów | Bardzo dobra | Przeciętna lub dobra, zależnie od doboru turbiny | Dobra, ale zależna od projektu |
| Złożoność konstrukcji | Wysoka | Niska | Średnia |
| Wrażliwość na sadzę i zabrudzenia | Wysoka | Niska | Średnia |
| Koszt naprawy i regeneracji | Zwykle wyższy | Zwykle niższy | Średni |
| Typowe zastosowanie | Diesle, układy wymagające szerokiej elastyczności | Prostsze konstrukcje, sport, starsze jednostki | Wiele benzynowych turbo i część diesli |
Ta tabela dobrze pokazuje kompromis, który stoi za całą konstrukcją. VGT daje najlepszą użyteczność na co dzień, ale nie jest bezobsługową odpowiedzią na wszystkie problemy z doładowaniem. Z kolei prostsza turbina bywa mniej efektowna w niskim zakresie, za to często jest tańsza i mniej kapryśna w eksploatacji. W praktyce wybór nie sprowadza się więc do pytania „co jest lepsze?”, tylko „do jakiego silnika i do jakiej jazdy to pasuje”.
Jak oceniam stan turbiny przed remontem lub zakupem
Ja zaczynam od prostych rzeczy, bo w tej konstrukcji bardzo łatwo pomylić objaw z przyczyną. Sama obecność błędu doładowania nie oznacza jeszcze końca turbiny. Trzeba sprawdzić, czy mechanizm zmiennej geometrii porusza się płynnie i czy cały układ wokół niego jest szczelny.
- Sprawdź ruch siłownika i cięgna, najlepiej przy sterowaniu diagnostycznym lub ręcznym testem.
- Oceń, czy łopatki nie pracują skokowo i czy nie widać oznak zapieczenia.
- Skontroluj przewody podciśnienia, intercooler i połączenia dolotu pod kątem nieszczelności.
- Przeczytaj logi doładowania, bo z nich często widać przeładowanie albo zbyt wolne budowanie ciśnienia.
- Sprawdź historię olejową silnika, bo CHRA najgorzej znosi brudny lub zbyt rzadko wymieniany olej.
Jeżeli po tych krokach dalej widać luz na wałku, ocieranie wirnika, ślady nadmiernego nagaru albo powtarzające się błędy pozycji geometrii, wtedy sens ma już rozmowa o regeneracji albo wymianie. I tu ważna uwaga: nie każda turbina nadaje się do opłacalnego remontu, zwłaszcza gdy oprócz łopatek uszkodzona jest obudowa, wałek albo elektronika siłownika. W takim przypadku lepiej wydać pieniądze raz, ale na element, który naprawdę będzie miał szansę działać długo.
Co sprawdzam, zanim winę zrzucę na turbinę
Najwięcej czasu oszczędza mi zwykle nie sama rozbiórka, tylko szybkie wykluczenie problemów pobocznych. W autach VAG takie objawy jak brak mocy, nierówne doładowanie czy tryb awaryjny bardzo często mają źródło gdzie indziej niż w samej geometrii.
- Szczelność całego dolotu, łącznie z przewodami intercoolera.
- Stan układu podciśnienia albo sterowania elektrycznego siłownika.
- Pracę EGR i DPF, bo ich błędne działanie potrafi zmylić diagnozę.
- Jakość oleju i interwał wymiany, bo to bezpośrednio wpływa na trwałość CHRA.
- Rzeczywiste wartości z logów, a nie tylko sam zapis błędu w sterowniku.
Jeśli mam wskazać jedną rzecz, która najbardziej wydłuża życie tej konstrukcji, to jest nią czysty olej i rozsądna eksploatacja. Zmienna geometria sama w sobie jest bardzo skutecznym rozwiązaniem, ale nie wybacza zaniedbań po stronie smarowania i czystości spalin. W dobrze utrzymanym silniku VAG potrafi pracować długo i przewidywalnie, a gdy zaczyna sprawiać kłopoty, zwykle daje sygnały wcześniej, niż wydaje się na pierwszy rzut oka.
